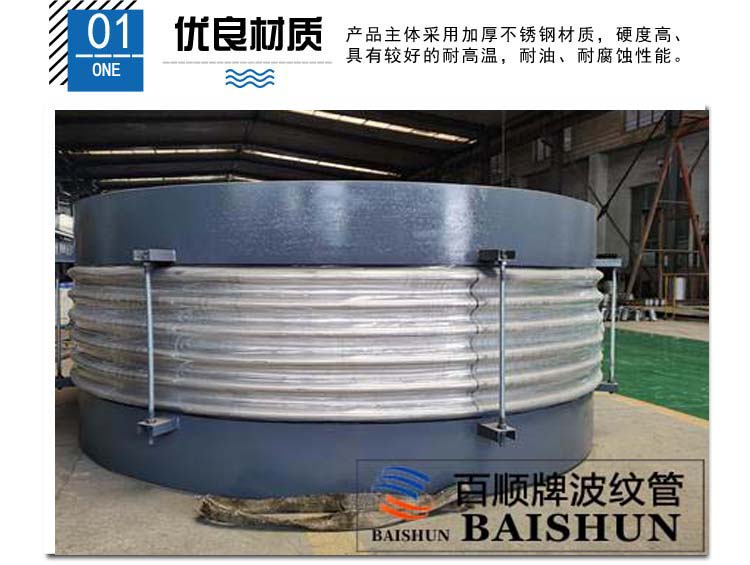

波纹膨胀节是波纹补偿器的一种，它是由一个波纹和两个端接管及法兰构成。它通过波纹管的柔性变形来吸收客线轴向位移（也有少量的横向位移及角位移）端接管焊上法兰再与管道法兰联接，管道波纹补偿器上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
波纹膨胀节的安装使用注意事项：
1.内衬筒的方向与介质流向一致（补偿器上有流向标志）；
2.现场安装完毕，必须拆除拉杆；
3.为了减少管架受力，可对此类管道波纹补偿器在安装前进行预变形（预拉或预压），用户需要时请在签合同中注明；
波纹膨胀节结构简单，价格低廉，安装维修方便，因而管线使用上应予以考虑
工作原理：
波纹膨胀节是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。
